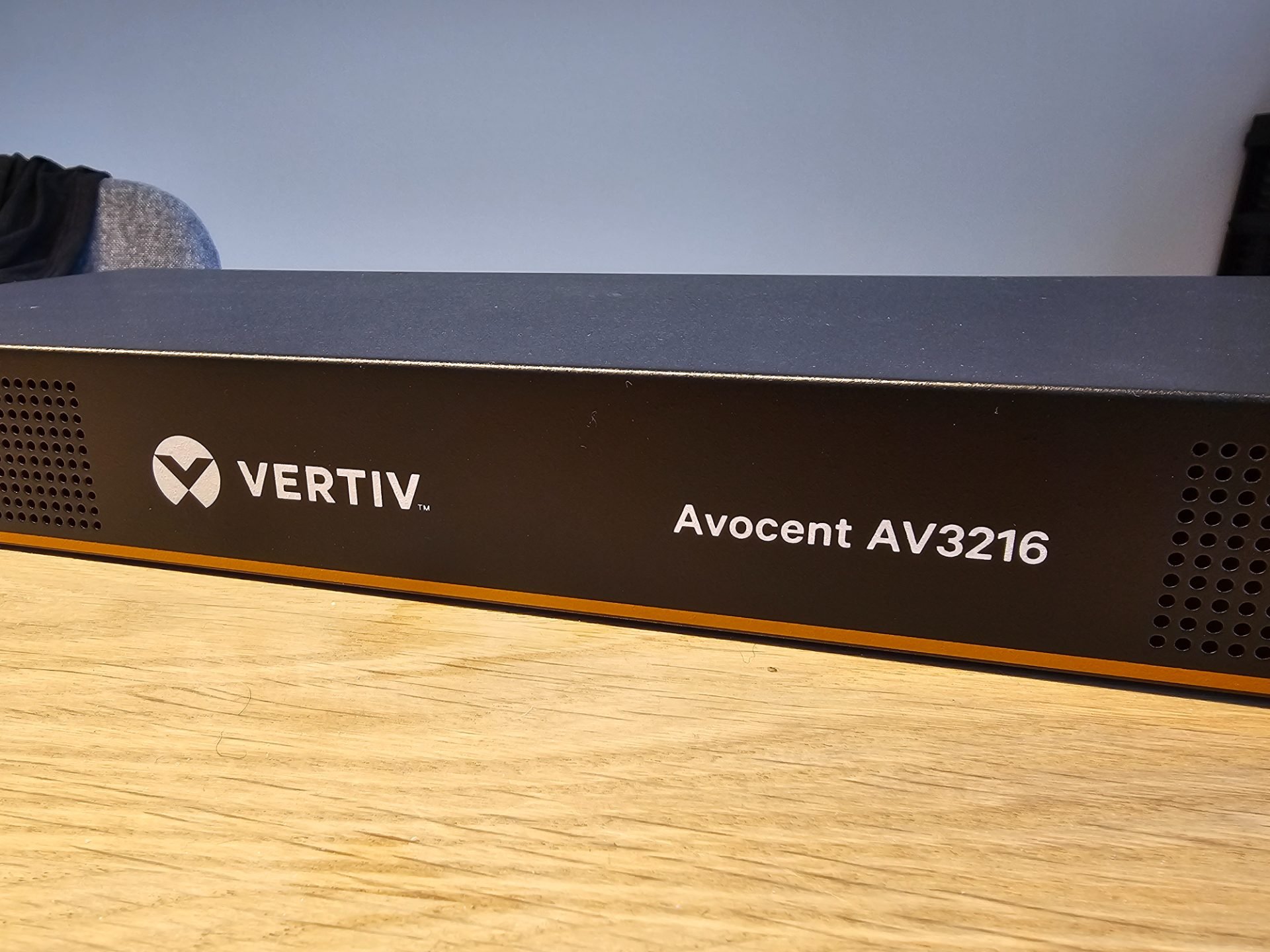

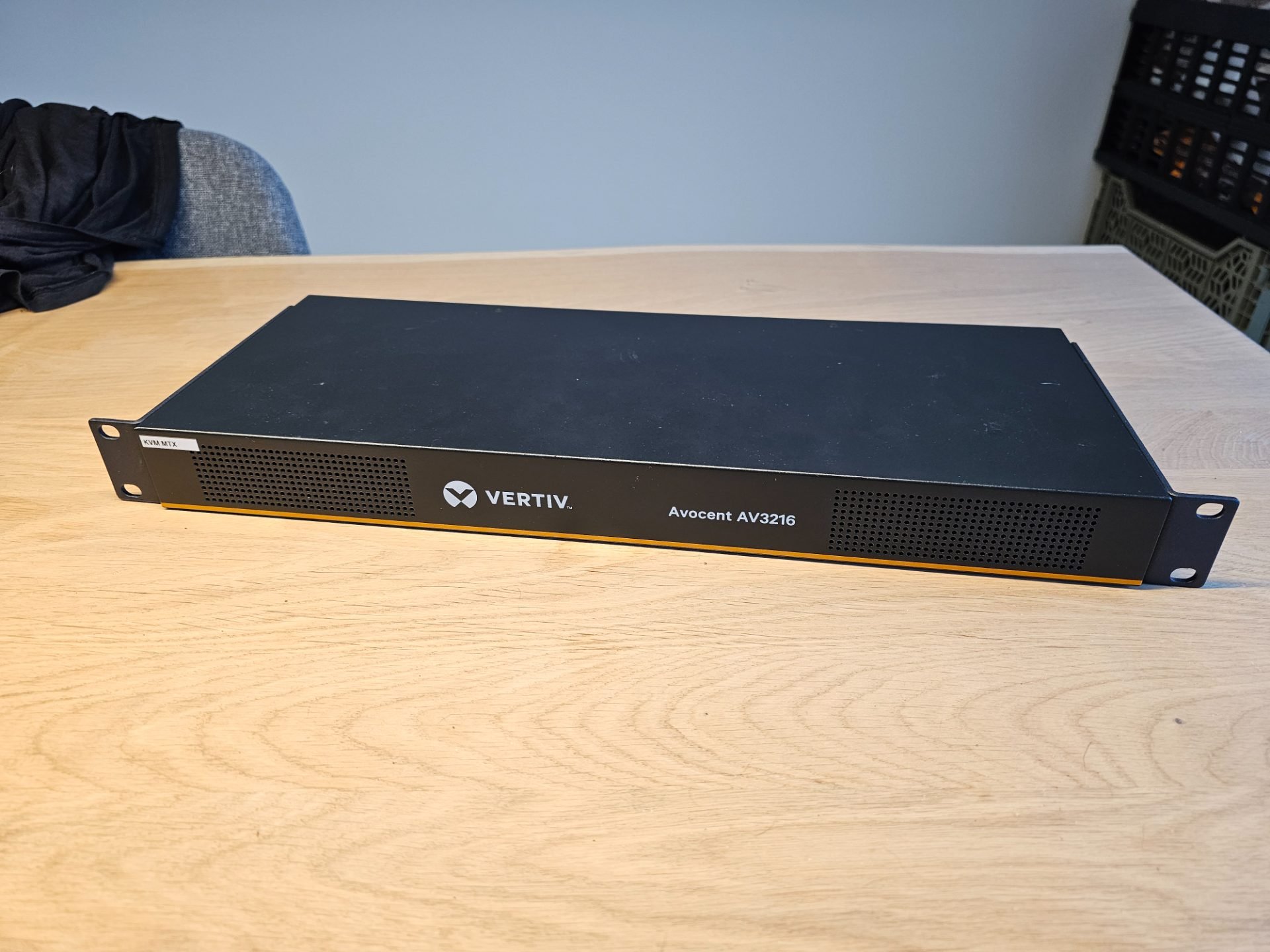

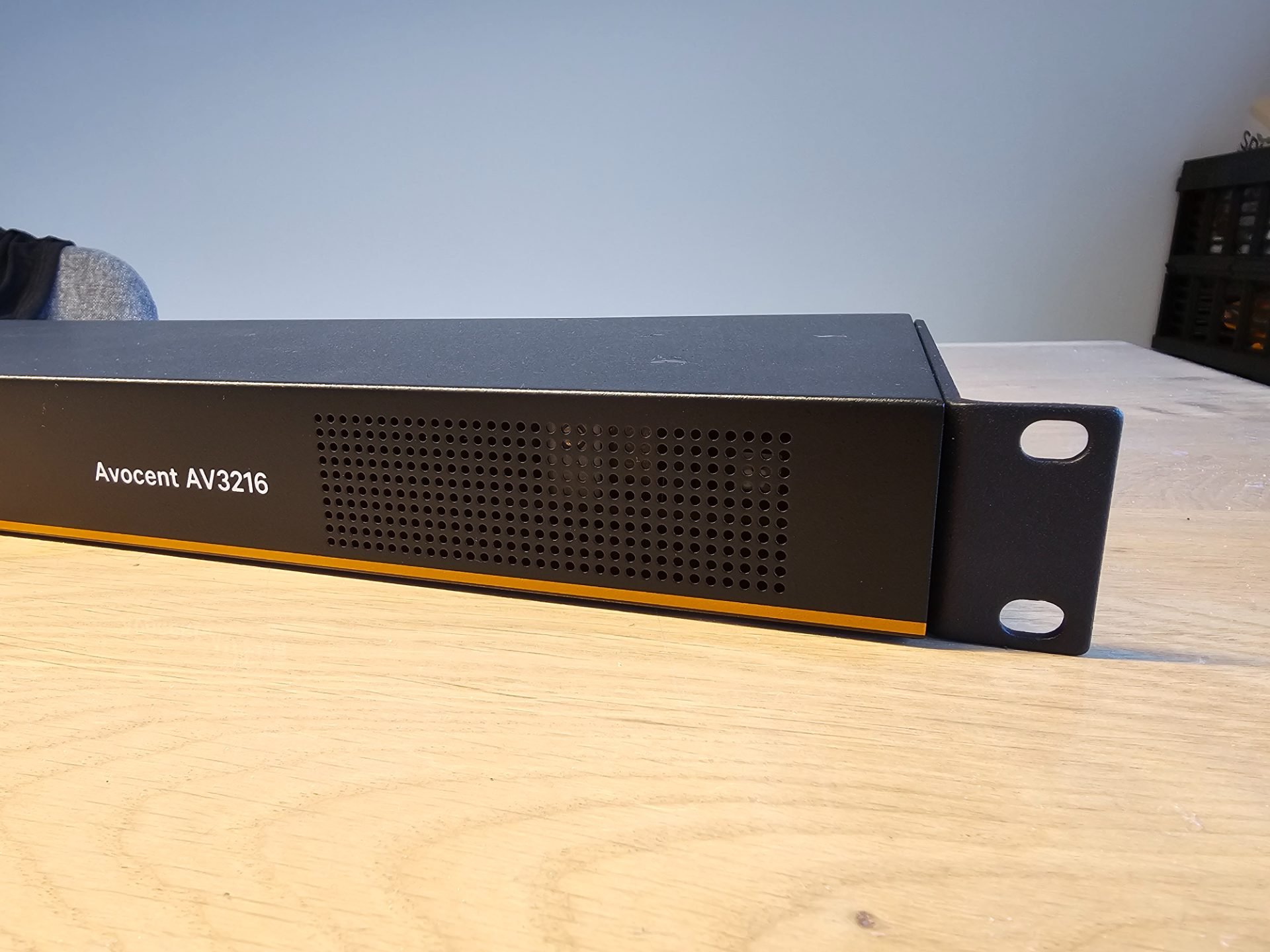

Vertiv Avocent AV3216

Beskrivelse

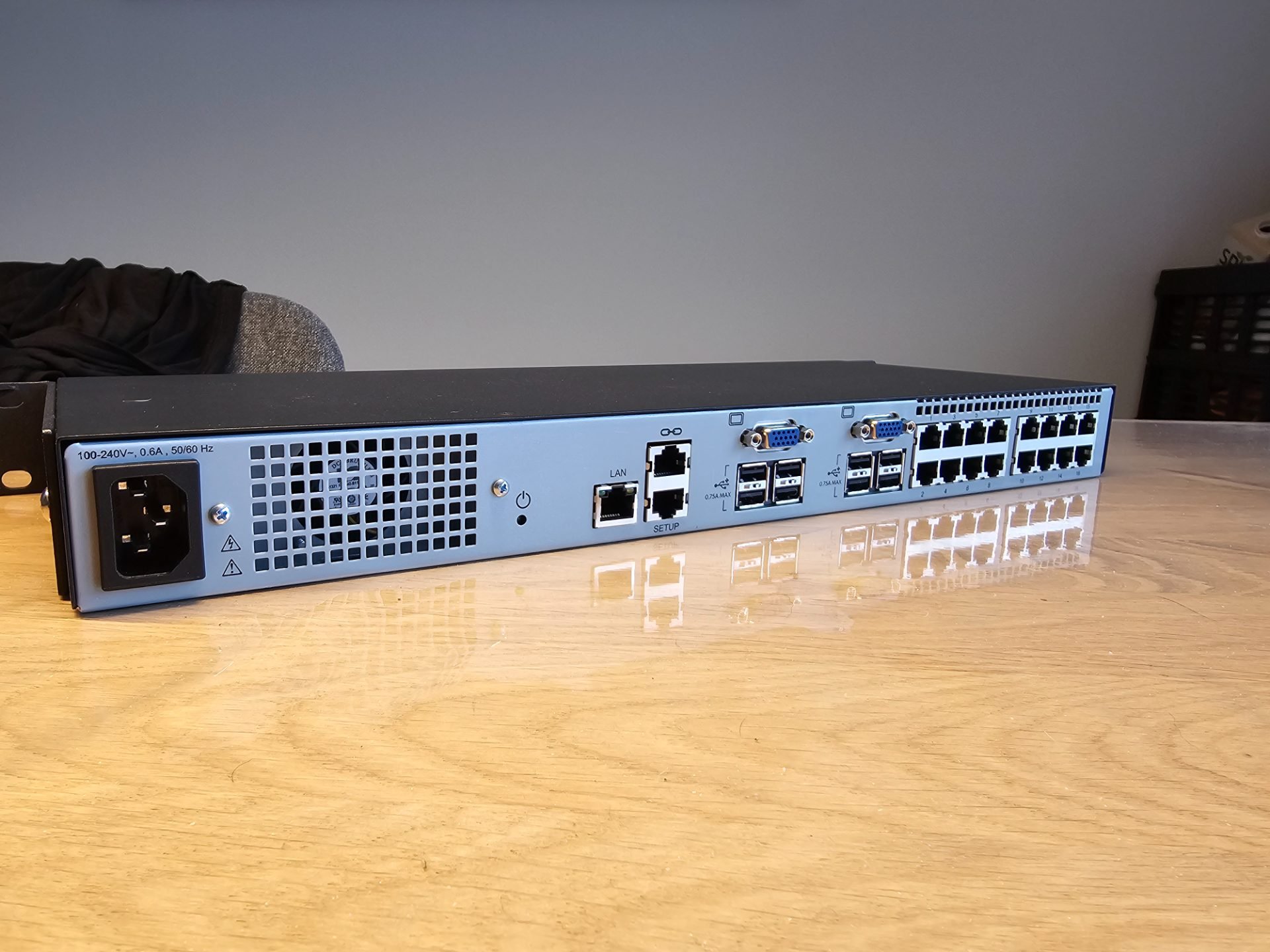

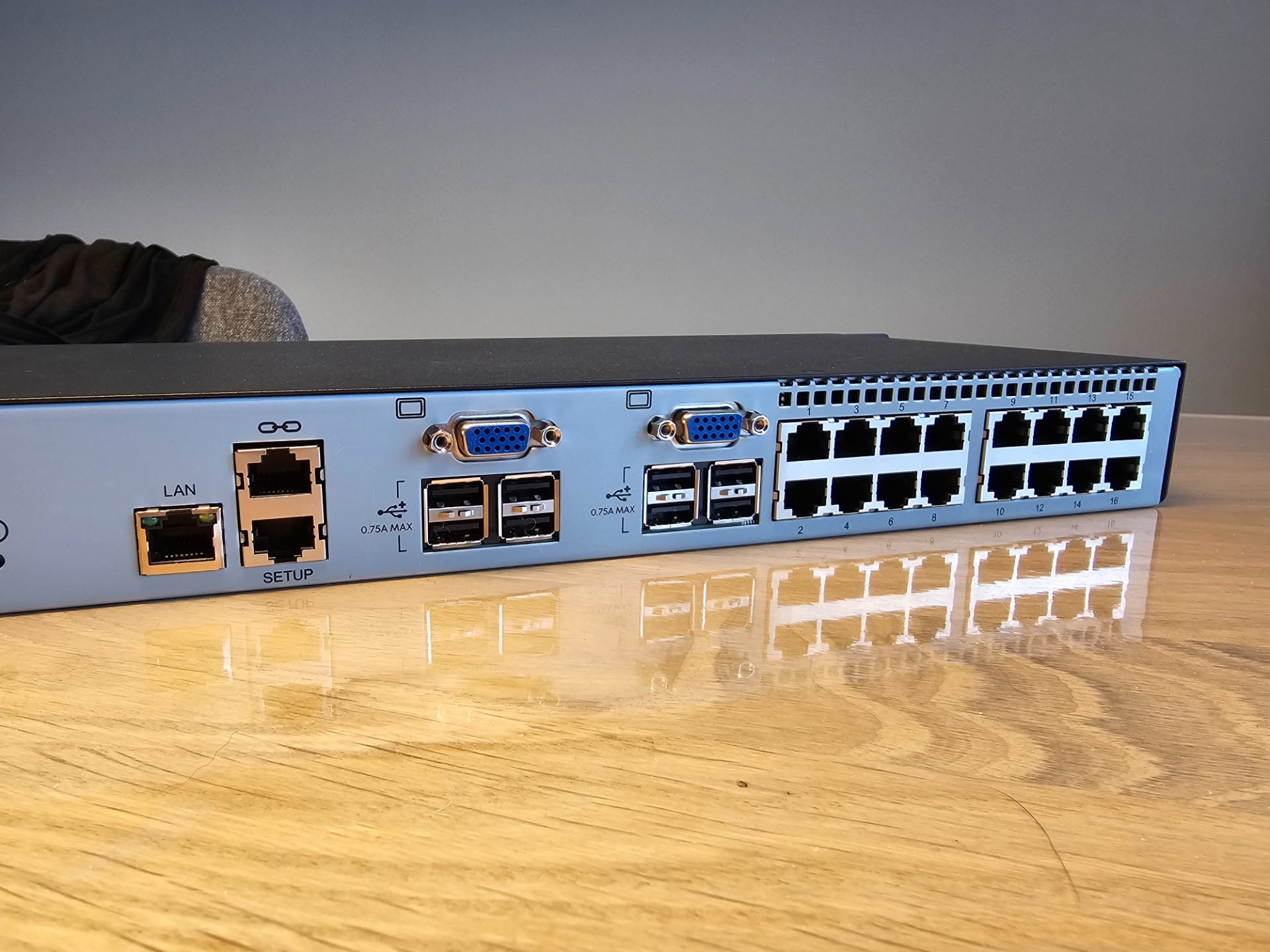

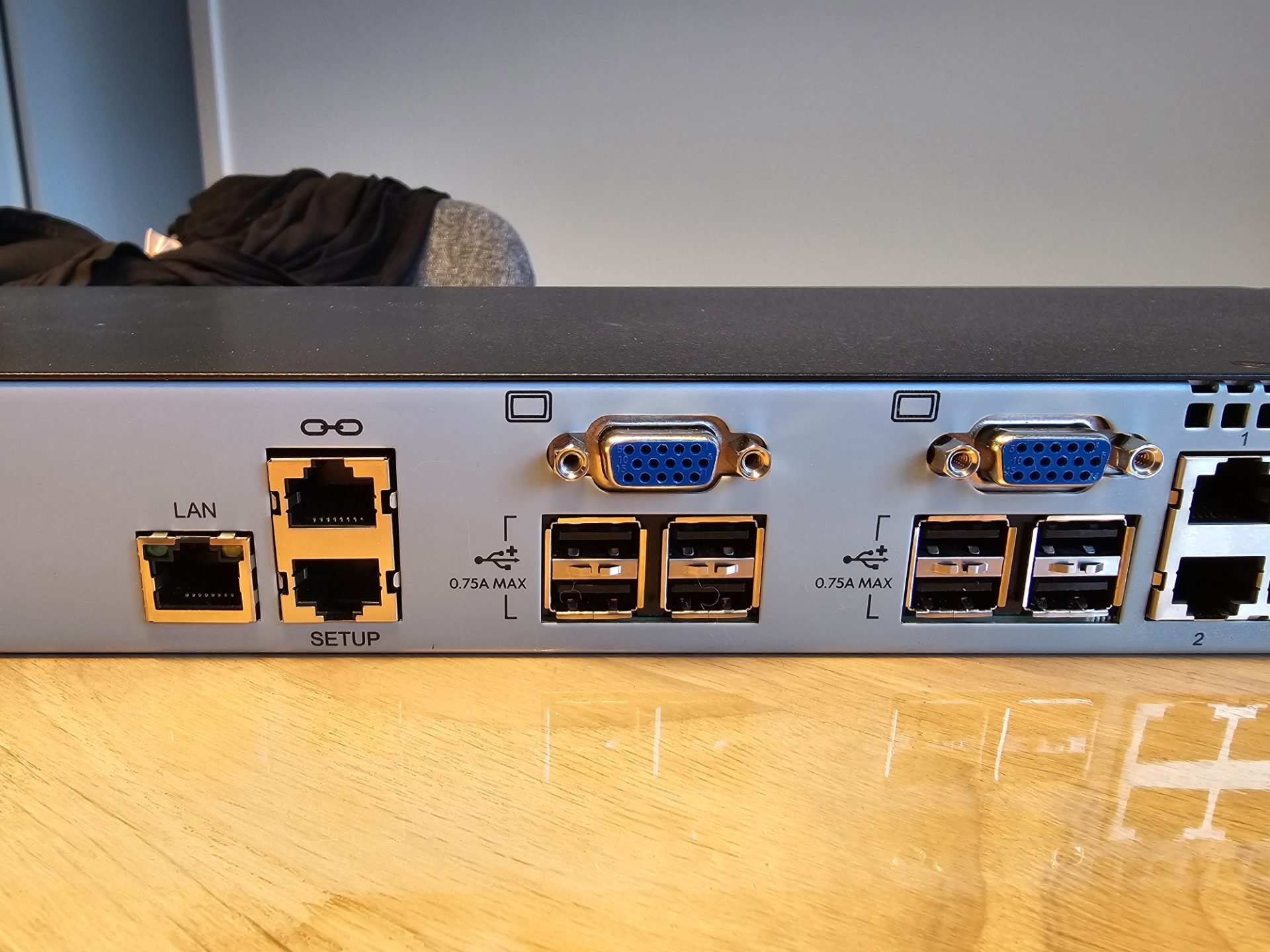

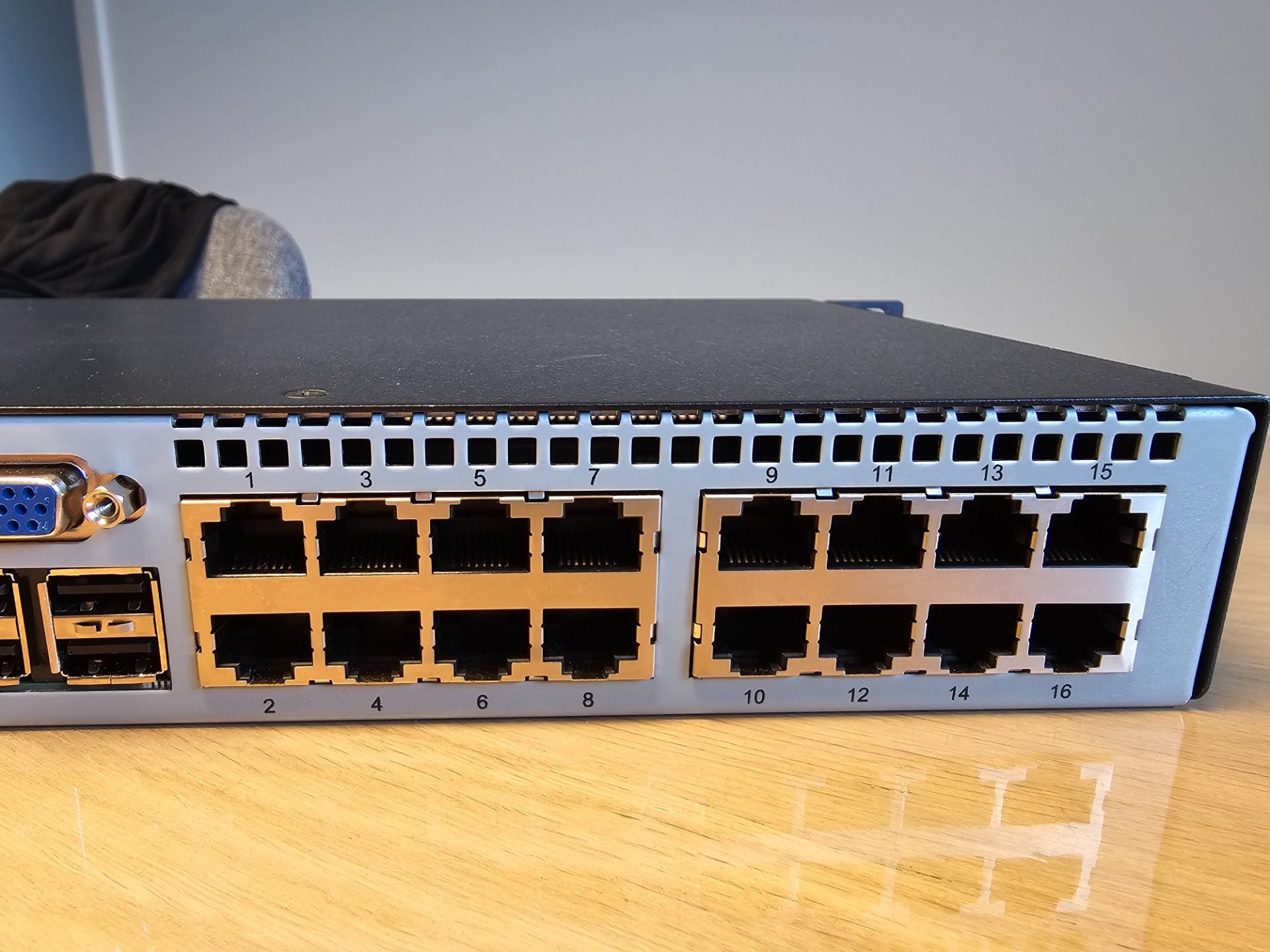

Vertiv Avocent AV3216 er en professionel, enterprise-grade KVM-over-IP switch i 1U rack-format. Den er designet til mindre datacentre, serverrum og decentrale netværksmiljøer, hvor der er behov for både lokal og fuldstændig uafhængig fjernadgang til servere og netværksudstyr. Her er en detaljeret gennemgang af dens vigtigste funktioner, specifikationer og arkitektur: Brugeradgang og Sessions-styring Switchen understøtter et delt miks af lokale og eksterne administratorer: 2 lokale brugere: Der er fysiske lokale konsolporte på enheden (VGA og USB til tastatur/mus), så to teknikere kan arbejde direkte ved racket. 1 fjernbruger (Over IP): En digital "KVM-over-IP" session giver én ekstern bruger adgang til systemerne via lokalnetværket (LAN) eller internettet gennem en browserbaseret Web-UI (OBWI - On-Board Web Interface). Port-konfiguration og Skalering 16 server-porte: Maskinen har 16 RJ45-porte på bagsiden (kaldet ARI-porte). Forbindelsen til de enkelte servere sker via tynde Cat5e/Cat6-netværkskabler, hvilket sparer enormt meget plads i racket sammenlignet med tykke traditionelle KVM-kabler. Interface-moduler (IQ-moduler / SIPs): For at forbinde en server til switchen, bruger man et lille interface-modul (f.eks. en AVRIQ eller DSAVIQ blok), der konverterer signalet i server-enden. Enheden understøtter en bred vifte af platforme (USB, PS/2, Sun og serielle RS-232-forbindelser) samt videotargets i både VGA, DVI, HDMI og DisplayPort. Afstand: Kablet fra switchen ud til serverens interface-modul kan være helt op til 30 meter. Tiering (Kaskadekobling): Switchen understøtter to-lags ekspansion via en dedikeret ACI-port, hvilket gør det muligt at koble flere switches sammen og styre op til 256 enheder fra det samme interface. Tekniske specifikationer og Grafik Videoopløsning: Switchen digitaliserer det analoge videosignal og understøtter op til 1680 x 1050 i 16:9 widescreen eller 1600 x 1200 i traditionelt 4:3 format ved 60 Hz. BIOS-niveau adgang: Da adgangen sker "out-of-band" direkte på hardware- og BIOS-niveau, er du fuldstændig uafhængig af serverens operativsystem. Du kan tilgå maskinen, selvom OS'et er gået helt ned, eller genstarte maskinen og ændre indstillinger direkte i bundkortets BIOS. Netværk: Er udstyret med en 10/100 Mbps Ethernet-port til fjernstyringen og understøtter både IPv4 og IPv6. Sikkerhed og Virtual Media Virtual Media & CAC Support: Ved brug af de rette interface-moduler (som f.eks. DSAVIQ-USB2) understøttes Virtual Media. Det betyder, at den eksterne tekniker kan "mappe" et lokalt USB-stik, ISO-image eller CD-ROM-drev over netværket, så serveren ser det som et lokalt tilsluttet drev. Dette er essentielt til OS-installationer eller firmware-patches på distancen. Den understøtter også CAC (Common Access Card) / Smart Cards til stærk it-sikkerhed. Kryptering: Al transmission af video, tastatur og mus over netværket er sikret med AES, DES, 3DES eller 128-bit SSL-kryptering. Integration: Den understøtter ekstern godkendelse via LDAP og kan centraliseres fuldstændigt med Vertivs DSView management-software, hvis man administrerer mange switches på tværs af lokationer. Fysiske rammer Formfaktor: Standard 1U rack-monterbar hardware. Dimensioner: 43,2 cm x 16,5 cm x 4,37 cm (B x D x H). Køling: Front-til-bag luftgennemstrømning (front-to-back airflow), hvilket passer ind i standard varme/kolde-gange principper i professionelle rackskabe. Strøm: Intern strømforsyning (100-240V AC autosensing) med et typisk forbrug på beskedne 18W–20W.
